產品編號： KDJK-AJ架空線路接地故障巡查儀

參考標準：

輸出電壓有8000V及3000V兩檔選擇，輸出電流≤100mA
適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位

產品說明書

檢定證書

標準及規程

產品概述

產品特點

詳細參數

相關信息：無相關信息

注：關于產品購買、技術維護等服務，歡迎咨詢!在線咨詢

產品概述

KDJK-AJ架空線路接地故障巡查儀是新型線路接地故障巡查裝置，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于裸導線或帶絕緣外皮的導線，能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

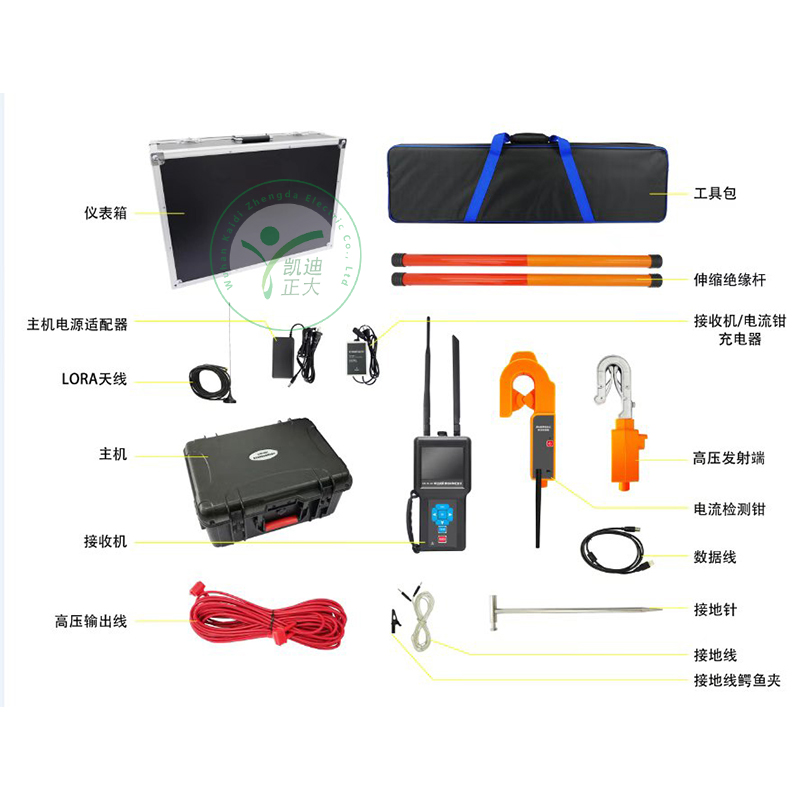

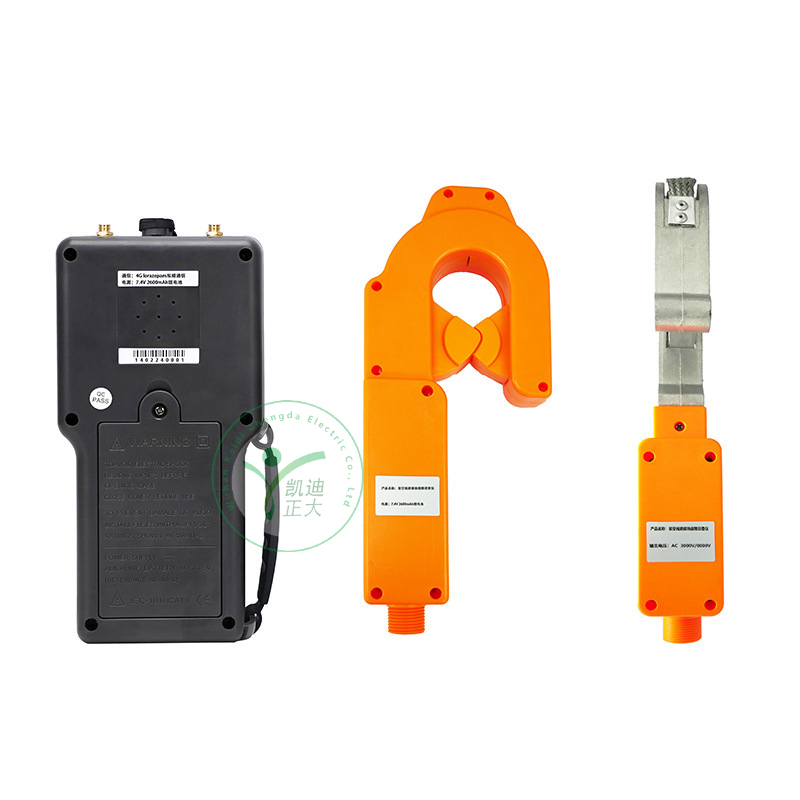

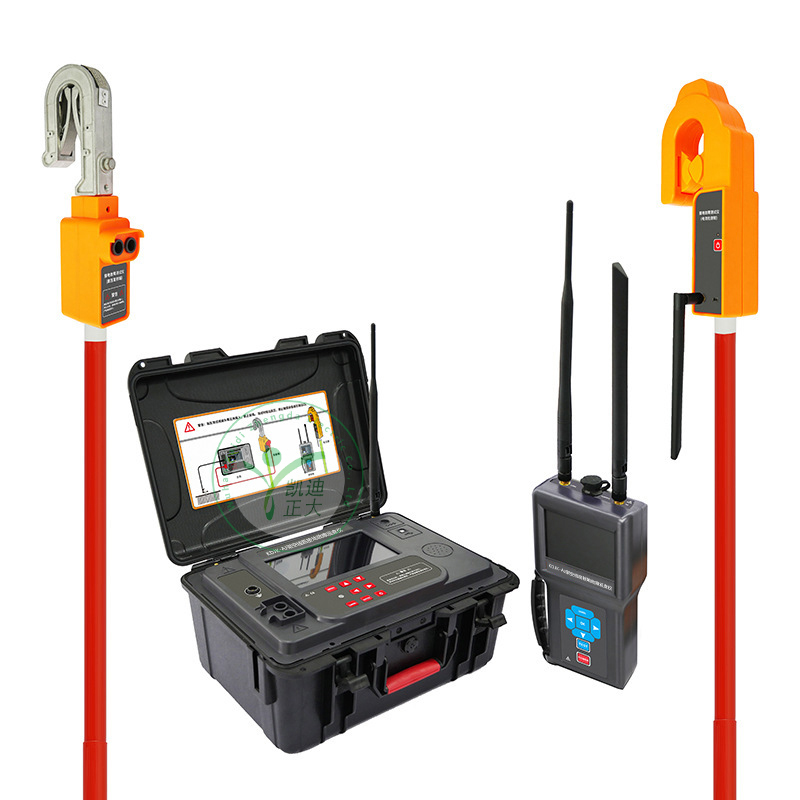

KDJK-AJ架空線路接地故障巡查儀，由主機、電流檢測鉗、高壓發射端、接收機、測試線、接地針、絕緣桿及附件組成。主機與接收器之間為4G/LORA雙模通信，控制高壓信號輸出，同時將測試結果發出到主機。電流鉗與接收器之間為L(zhǎng)ORA通信，將電流鉗檢測到的信號發送到接收器。主機采用7寸彩屏，故障指向清晰明了，測試結果一目了然，接收機具有語音播報功能，測試結果、線路故障方向，使得現場操作更加輕松。電流檢測鉗及高壓發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。

KDJK-AJ架空線路接地故障巡查儀，可進行多條線路的接地故障定位。在架空線路停運后，由高壓發射端向線路施加低頻高壓信號，電流檢測鉗檢測電纜線的信號，通過主機分析脈沖電流及阻抗，判斷有無接地故障，在接收機液晶屏顯示及語音播報檢測結果。

產品特點

能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速。
可應用于帶絕緣外皮的電纜線（高壓發射端掛在驗電環上）。
適用于檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。
輸出電壓有8000V及3000V兩檔選擇，輸出電流≤100mA。
短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
無需另配外置電源，充滿電后可持續工作10小時，可檢測整條線路。
語音播報功能，播報檢測結果。
主機與接收器間采用4G、LoRa雙模通信。

詳細參數

功能	架空線路接地故障查找
電源	主機：DC29.6V，10400mAh可充鋰電池接收機/電流檢測鉗：DC7.4V，2600mAh可充鋰電池
測試方式	鉗形CT
顯示屏	7寸彩色LCD，尺寸153.8mm×85.6mm
輸出電壓	AC 3000V/8000V
輸出電流	≤100mA
接地故障電阻	≤150kΩ
線路電抗	≤150MΩ
定位精度	≤0.2m
輸出頻率	50Hz
鉗口尺寸	Φ36mm
數據上傳	主機帶有USB接口，上傳測試數據
儀表尺寸	主機：355mm×272mm×164mm 電流檢測鉗：297mm×118mm×94mm 高壓發射端：293mm×116mm×51mm 接收機：445mm×108mm×45mm
儀表重量	主機：約8540g 電流檢測鉗：約500g 高壓發射端：約420g 接收機：約460g 總重量：約25kg（含附件）
電池電量顯示	顯示主機、電流檢測鉗、接收機電池電量
LoRa模塊通信	通信距離5km（野外空曠環境下）
4G通信	有
工作溫濕度	溫度: -20℃～70℃，濕度：5～90％RH
工作高度	海拔<5000m
絕緣桿尺寸	約4300mm
