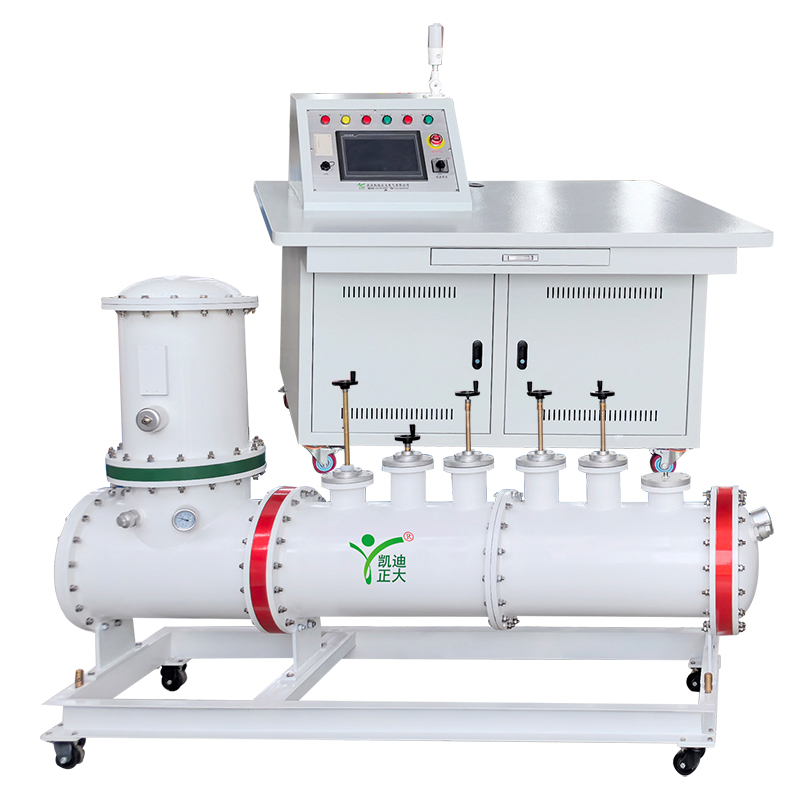

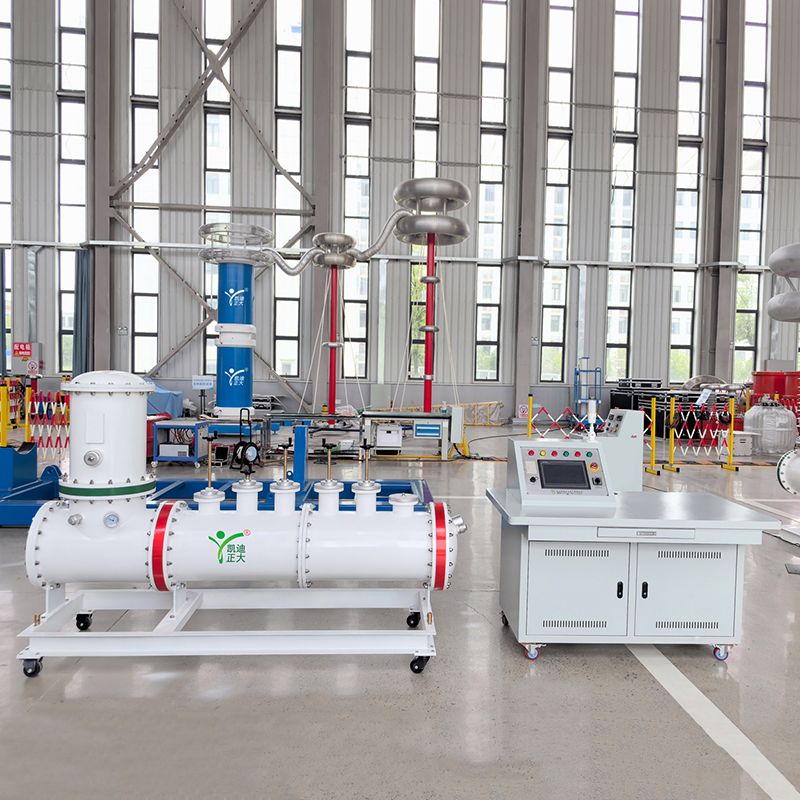

KDZD-GTU-PD808 局部放電模擬裝置，是模擬35-220kV GIS設備運行時局部放電的仿真科研設備。可為脈沖電流、特高頻、超聲波、高頻、SF6 氣體分析等技術檢測提供試驗。完全滿足《DL/T 417-2019 電力設備局部放電現場測量導則》 、《GB/T 7354-2018 高電壓試驗技術 局部放電測量》 、 《DL/T 1694.1—2017 特高頻局部放電在線監測裝置》的要求。

KDZD-GTU-PD808 局部放電模擬裝置具有局放小、體積小、重量輕、不受氣候變化的影響、使用極為方便等優點，是電網局放檢測試驗、科研教學、GIS制造、局放儀廠家所必需的設備。

工作原理：

自帶無局放高壓源，在額定電壓下局放量 ≤3pC。在帶電工作模式下可任意選擇放電種類，控制各放電信號的起始電壓、熄滅電壓和放電強度。通過傳統局放測試設備及無線傳感局放測試設備，測試 GIS 尖端、懸浮、氣隙、顆粒、沿面等放電類型，多種放電可復合產生，可為脈沖電流、特高頻、超聲波、高頻、SF6 氣體分析等技術檢測提供試驗。

工作環境：

1. 環境溫度：－10℃~ 50℃、適用于戶外/戶內、可長期戶外運行。

2. 防護方式：配備戶外防雨罩、具備防塵，防雨。

3. 相對濕度：≤90%RH

4. 海拔高度:  ≤5500 米

1. 該設備體積小可用狹小的空間；

2. 組件重量輕，方便運輸；

3. 具有能夠承受長距離運輸的堅固耐用結構；

4. 可以在無屏蔽試驗環境下完成各種試驗；

5. 所有高壓部分全部封裝在密閉的空間中保證了試驗人員的高安全性；

6. 寬范圍的應用，加裝套管能進行常規設備的耐壓試驗；

7. 內置高壓測量和局放耦合電容器；

8. 全套設備局放小于 3pC.保證試驗數據的準確性；

9. 局部放電測量能用脈沖電流法測量，也能用高頻測量方法。

10.完成在SF6氣體和空氣中的局部放電模擬試驗。

設備名稱：局部放電模擬系統

規格型號：KDZD-GTU-PD808

高壓單元

額定高壓電壓：100kV

額定工作頻率：50Hz

局部放電量：≤3pC，在額定電壓下

測量電壓：100V

絕緣介質：SF6氣體

充氣壓力：0.35MPa

充氣溫度：25℃

補氣壓力：< 0.25MPa

年泄漏率：≤1%

控制系統 (內含隔離變壓器）

額定容量：5kVA

輸入電壓：220V

輸入電流：22.73A

輸出電壓：0~250V

輸出電流：20A
