產品編號： KD7742/20系列程控交直流耐壓絕緣測試儀

參考標準：

可以進行交流耐電壓測試、直流耐電壓測試、絕緣電阻測試
配有HANDLER?、?RS-232C?、RS?485?、USB

產品說明書

檢定證書

標準及規程

產品概述

產品特點

詳細參數

相關信息：無相關信息

注：關于產品購買、技術維護等服務，歡迎咨詢!在線咨詢

產品概述

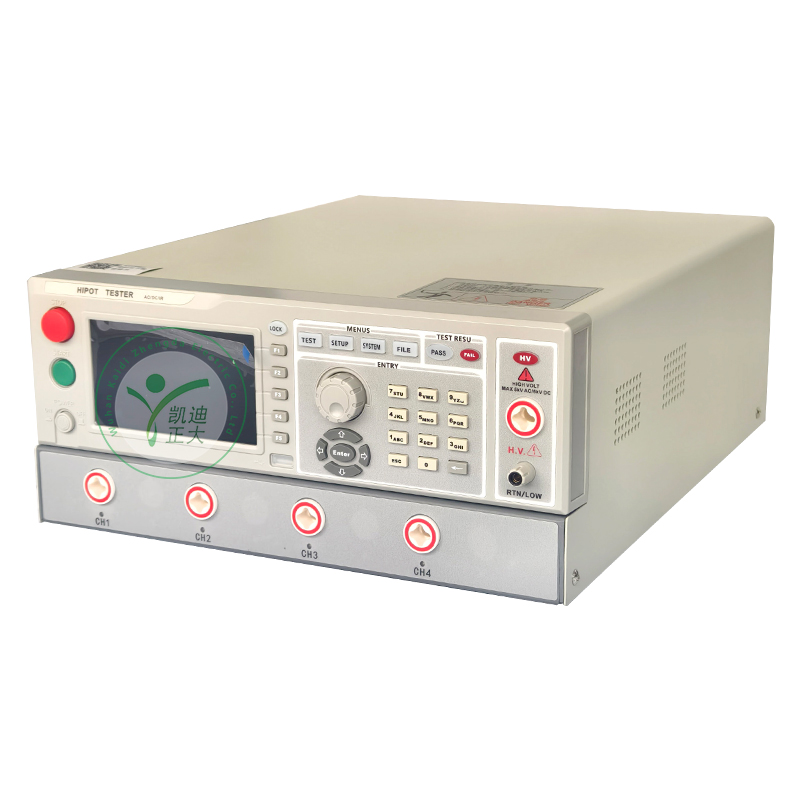

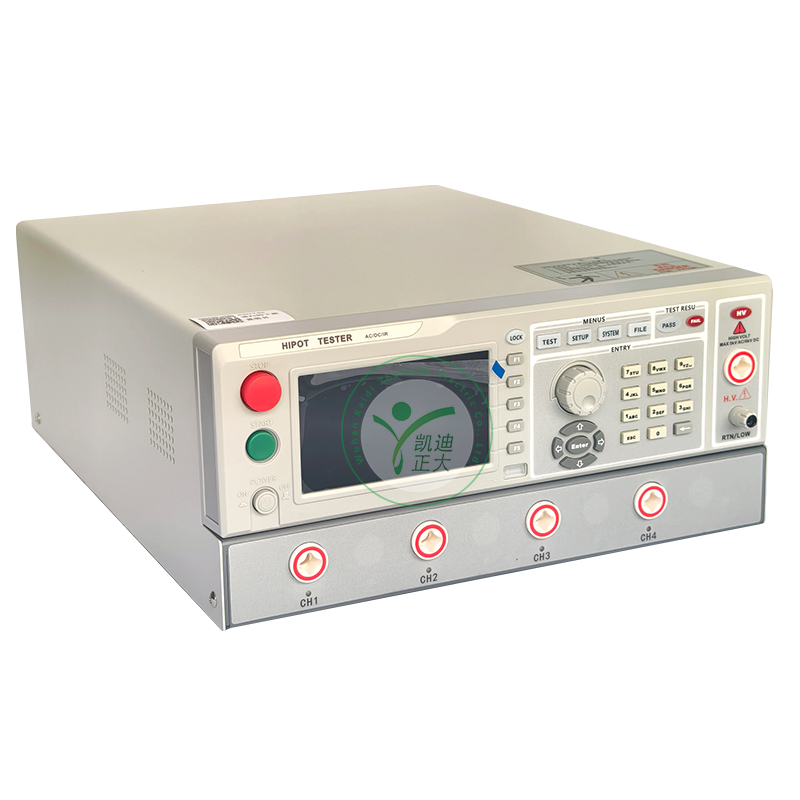

KD7742/20 系列可以進行交流耐電壓測試、直流耐電壓測試、絕緣電阻測試。

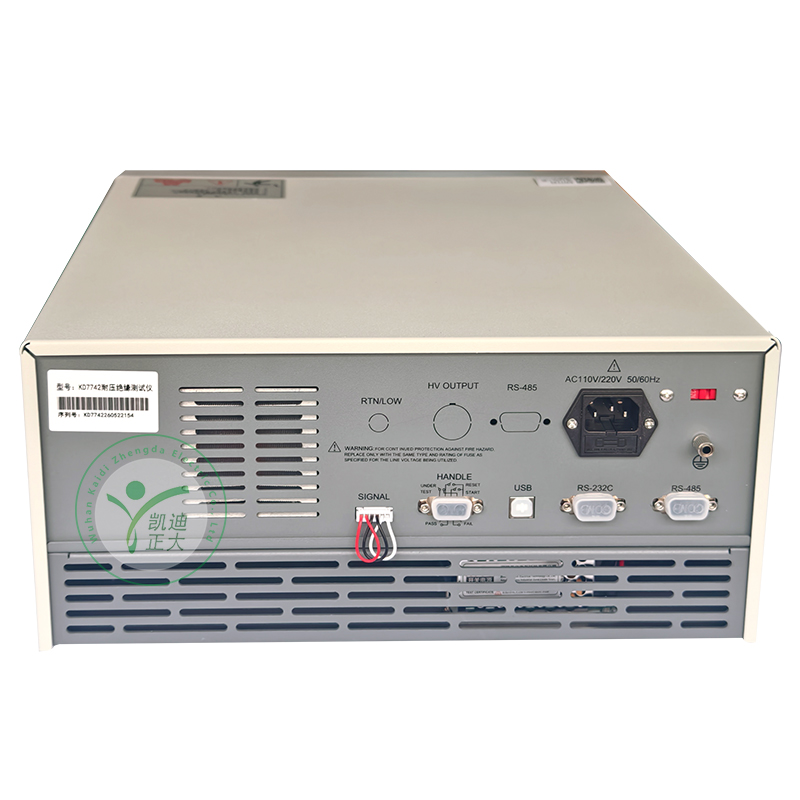

KD7742/20 系列都配有HANDLER 、 RS-232C 、RS 485 、USB ，使得儀器能適應多種不同的需要高安全性和可靠性的自動測試系統。

產品特點

三個測試功能—交流耐電壓測試，直流耐電壓測試，絕緣電阻測試
KD7742、KD9920/S 提供交、直流耐電壓測試和絕緣電阻測試。
KD7742A、KD9920A 提供交、直流耐電壓測試。
KD7742B、KD9920B 提供交流耐電壓測試。

兩種測試功率選擇
KD9920 系列的高壓模塊是 AB 類功率放大電路和一個 100VA 的高壓變壓器,實現 AC 、5kV/20mA 的輸出；DC 、6kV/10mA 的輸出。波形的失真度小于 3％。
KD7742系列的高壓模塊是 AB 類功率放大電路和一個 50VA 的高壓變壓器，實現AC 、5kV/10mA 的輸出；和 DC 、6kV/5mA 的輸出。波形的失真度小于 3％。如果客戶為連續電流輸出，為了保證儀器的可靠性，在大于 60 ％額定輸出電流以上工作時最大輸出時間為 60 秒。 60 ％～40 ％額定輸出電流以內請客戶注意限制連續工作時間。 40 ％額定輸出電流以下可以保證連續工作。

直流耐電壓測試 6kV/10mA（ KD9920/A/S ）6kV/5mA（ KD7742/A ）
KD7742/20 系列能提供寬的電壓范圍（最大輸出直流 6kV ）的直流耐電壓測試。600Hz 的頻率硬件的自動電壓調整，電壓負載調整率≤1% +10V。

絕緣電阻測試 0.050kV 到 5.000kV （1V 的分辨率）/0.1MΩ到 100.0 GΩ，最大額定電流 KD9920/S 為10mA ，KD7742 為 5mA 。

絕緣電阻測試范圍：
電壓小于 500V 時：0.1MΩ ~ 1GΩ精度為 ± [10% 讀數 + 5個字]
電壓在大于 500V 時：0.1MΩ ~ 1GΩ范圍精度為±(5% 讀數 +5 個字)，1GΩ ~ 50GΩ范圍精度為 ±(10% 讀數 +5 個字),50.0GΩ~100.0GΩ范圍精度為±15%

詳細參數

型號		KD9920 系列		KD7742 系列
基本功能	屏幕尺寸	5 寸 TFT 液晶屏
	數字鍵	參數設置數字輸入
	編碼開關	參數選擇及確認功能
	上下左右功能鍵	參數設定上下選擇功能
	LOCK 鍵盤鎖定功能	防止意外修改測試條件或禁止測試條件被修改
	報警功能	聲訊報警
	通訊接口	RS232C 、RS484
	USB 接口	拷貝、復制、存儲功能
	控制接口	HANDLER(PLC) 、SINGAL
	AC	電壓范圍	0.050KV-5.000KV
		電壓波形	正弦波

耐電壓測試	AC	失真度	≤1%
		工作頻率	50 、60Hz 可選
		頻率精度	±1.0%
		輸出功率	100VA(5.000KV 20mA)	50VA(5.000KV 10mA)
		電壓調整率	±（1.0%+50V ）（額定功率）
	DC	電壓范圍	0.050KV-6.000KV
		信號源頻率	600Hz
		輸出功率	50VA(5.000KV 10mA)	25VA(5.000KV 5mA)
		電壓調整率	±（1.0%+100V ）（額定功率）
	電壓分辯率	1V
	電壓輸出精度	±（2.0% 設定+5V ）空載
	電壓測試精度	±（2.0% 設定+2V ）
	設定誤差	±（ 2.0% +5 個字）
	電壓產生方式	DDS 信號源+AB 類功放
	電流測試范圍	AC 0.001mA-20mA		AC 0.001mA-10mA
		DC 0.1uA-10mA		DC 0.1uA-5mA
	電流精度	±（2.0% 讀數+5 個字）		±（2.0% 讀數+5 個字）
		±（2.0% 讀數+5 個字）		±（2.0% 讀數+5 個字）
絕緣電阻測試	輸出電壓	0.5KV-5.0KV ±（1%+5個字）
	電壓分辯率	1V
	電壓測試精度	±（2.0% 讀數+2V ）
	最大輸出電流	10mA		5mA
	最大輸出功率	50VA(5000V/10mA)		25VA(5000V/5mA)
	紋波（1KV）	≤ 3% （1KV 空載）		≤ 3% （1KV 空載）
	電阻測量范圍	0.1MΩ -100.0GΩ		0.2MΩ -100.0GΩ

電阻顯示量程（1000V ）	10mA(0.1MΩ-0.5MΩ		5mA(0.2MΩ-1MΩ)
	2 mA（0.5MΩ-5MΩ)		1mA（1MΩ-10MΩ)
	200uA （5MΩ-50MΩ）		100uA（10MΩ-100MΩ)
	20uA （50MΩ-500MΩ)		10uA（100MΩ-1GΩ)
	2uA （500MΩ-100GΩ)		1uA（1GΩ-100GΩ)
電阻顯示量程（5000V ）	/		/
	/		/
	500uA （10MΩ-50MΩ)		500uA （10MΩ-100MΩ)
	100uA （50MΩ-50MΩ)		50uA （10MΩ-100MΩ)
	10uA （50MΩ-100GΩ)		5uA （10MΩ-100GΩ)
電阻測量精度	≥ 500V		≥ 500V
	0.1MΩ -1GΩ±（5% 讀數±5個字）		0.2MΩ-1G Ω±（5% 讀數±5個字）
	1GΩ-50GΩ±（10% 讀數±5個字）		1GΩ -50GΩ±（10% 讀數±5個字）
	50 . 0 GΩ- 100 . 0 GΩ±15 %		50 . 0 GΩ- 100 . 0 GΩ±15 %
	＜500V		＜500V
	0.1MΩ-1GΩ±（10% 讀數±5個字）		0.2MΩ-1GΩ±（10% 讀數±5個字）
電流測量精度	±（1.5% 讀數+5 個字）		±（1.5% 讀數+5 個字）
電弧偵測測量范圍	AC 00.1mA-20mA
	DC 00.1uA-20mA
比較器
判別方式	窗口比較方式
	I 下 ON ：當 I 下＜ IX ＜ I 上，PASS ；當 IX ≤ I下或 IX ≥ I 上， FAIL( 條件 I 下＜ I 上 )
	I下 OFF ：當 IX＜I上，PASS ；當 IX ≥I上，FAIL,絕緣電阻判別方式同上。
電流上限設置 I上	AC	0.001mA-20mA	0.001mA-10mA
	DC	0.1uA-10mA	0.1uA-5mA

電流上限設置 I下（LOWEROFF)	AC	0.001mA-20mA	0.001mA-10mA
	DC	0.1uA-10mA	0.1uA-5mA
電阻上限設置	OFF-0.1MΩ-100GΩ		OFF-0.2MΩ-100GΩ
電阻下限設置	0.1MΩ-100GΩ		0.2MΩ-100GΩ
判別輸出	PASS/FAIL LCD 及 LED 分別顯示，聲音報警
參數設定
電壓上升時間	0.1s-999.9s
電壓跌落時間	0s-999.9s( 僅在耐電壓PASS 后)
電壓等待時間	0.3s-999.9s( 僅直流耐電壓，且滿足上升時間+測試時間>等待時間)
測試時間設定	0.3s-999.9s( 在 TIMER ON 時間)
時間準確度	（ 0.2%設定值 0.1s ）

一般技術指標
工作溫度、濕度	0℃-40℃，≦75%RH
電源	100V-121V ，198V-242V ，47.5-63Hz
功耗	9920/A/B/S	< 300VA	7742/A/B < 200VA
外形體積	430mm ×110mm × 350mm
重量	15KG		14KG
